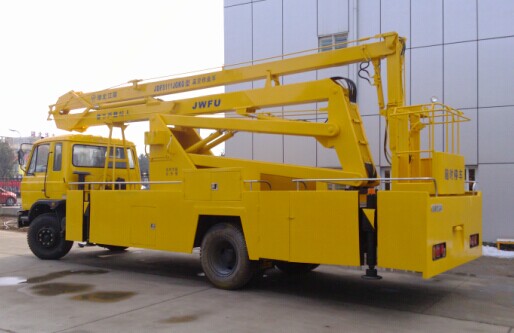

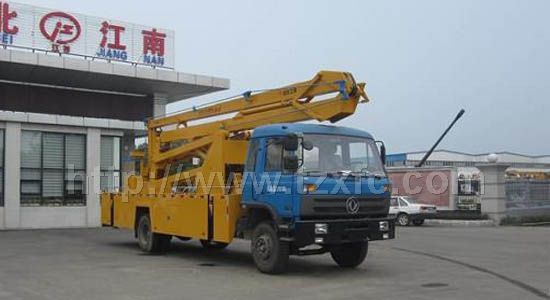

江特牌JDF5120JGK24G4型高空作業車
|
【主要技術參數】 |
|
產品商標 |
江特牌 |
公告批次 |
263 |
|
產品名稱 |
JDF5120JGK24G4型高空作業車 |
產品號 |
ZL8U44JR013 |
|
總質量(Kg) |
11925 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
9480×2470×3860 |
|
整備質量(Kg) |
11730 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
30/9 |
前懸/后懸 |
1250/3030 |
|
軸數 |
2 |
軸距 |
4700,5100,5600 |
|
軸荷(Kg) |
4435/7490 |
最高車速(Km/h) |
95 |
|
其它 |
前伸:100mm;隨底盤選裝駕駛室;側面防護及后下部防護裝置材料材質:Q235,整體式結構,后下部防護裝置離地高度:510mm. |
|
【底盤技術參數】 |
|
底盤型號 |
EQ1128GLJ1 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車公司 |
|
外形尺寸 |
8500,8900×2462×2740,3120 |
輪胎數 |
6 |
|
接近角/離去角(°) |
30/26,30/26 |
輪胎規格 |
9.00-20 16PR,9.00R20 16PR,10.00-20 14PR,10.00R20 14PR |
|
鋼板彈簧片數 |
9/11+8 |
前輪距 |
1900,1940 |
|
燃料種類 |
柴油 |
后輪距 |
1800,1860 |
|
排放標準 |
GB17691-2005國Ⅳ,GB3847-2005 |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
YC6J180-42
ISDe180 40
ISB170 40
ISB190 40
YC6J180-46
YC4EG180-40 |
廣西玉柴機器股份有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司 |
6500
4500
5900
5900
6494
4730 |
132
132
125
140
132
132 |

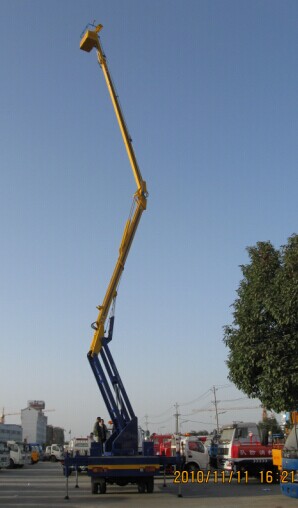

最大作業高度 24m 最大作業幅度 11.5m
工作斗額定載荷 200kg 回轉角度 360
回轉速度 0-2r/min
支腿橫向跨距 3.25m 上臂最大升角 70 下臂最大升角 140
★采用國際領先的東風高檔底盤加裝五節折臂液壓舉升專用裝置
★環保項到國家機動車第四階段排放標準(國IV)
★采用國產、進口換向閥及液壓油缸，換向平穩，操作靈活方便，液壓系統實現上下車互鎖，過載保護，油缸安全自鎖，系統設過載保護閥，油壓超過定值，自動卸載
★轉臺、工作斗雙工位操作
★臂架結構緊湊，機動性好，作業范圍大
★支腿與工作臂互鎖，安全可靠，防止誤操作
★H型支腿，跨距大，穩定性好，支腿即可獨立伸縮，又可聯動，裝有支腿報閃燈，用于作業時支腿示廓，發出光報警信號
★工作斗自動調平，外置拉桿強制平衡
●選裝電液比例調速的電子控制系統，無極調速，操作平穩/電控系統可選裝地面無線遙控操作系統
側面防護及后下部防護裝置材料材質:Q235,裙邊結構,后下部防護裝置離地高度:530mm.
